Yaz aylarında klima soğutmasına ihtiyacınız yoksa, kışın ısınmaya, kışın ısınmaya ve yaz aylarında soğumaya, aynı zamanda düşük karbonlu çevre korumasına da ihtiyacınız yok mu? Ne düşünüyorsun?

Evet, pasif oda. Şuna bir bakalım.

Pasif evlere de pasif evler veya pasif enerji tasarrufu evleri denir. Yeni bir enerji tasarrufu sağlayan bina, evin soğutma ve ısıtma ihtiyaçlarını karşılamak için aktif bir enerji kaynağı değildir, kısacası, yüksek enerji verimli ve rahat yaşanabilir bir binadır.

Pasif evin tarihi: Hamburg evi

"Pasif ev" kavramı 1996 yılında başladı, ilk "pasif ev" 1999 yılında inşa edildi, her biri 90 metrekarelik üç yatak odası, ana ahşap yapı. Bu evin inşaat maliyeti ortalama evden sadece % 7% daha yüksektir, ancak işletme maliyeti çok düşüktür, güneş ısıtmasının kullanımı, güç kaynağı 2004 yılında kendi kendine yeterli olabilir, bir ev ısıtma, su, elektrik sadece 114 euro.

Dünyanın en büyük pasif ofis binası olan energon, 2002 yılında Ulm, almanya'da inşa edildi. Darmstadt pasif ev ajansı tarafından yayınlanan şartlara göre, bina yıllık termal talep, ısı yükü açısından belirli kriterleri karşılamalıdır. Nitelikli "pasif ev" olarak adlandırılmak için hava yoğunluğu ve temel enerji gereksinimleri.

Pasif evlerin inşaatı, ofis binaları, konut, okul binaları, spor salonları ve endüstriyel binalar dahil olmak üzere bina tipi ile sınırlı değildir. Bu nedenle, yaygın pratik öneme sahip olan "pasif ev" standart gereksinimlerini karşılamak için sıradan binalar yeniden inşa edilebilir. Almanya, avusturya, İsviçre ve İtalya'da şu anda 6,000 'den fazla pasif ev kullanılıyor. "Hamburg evi", çin'de ilk sertifikalı "pasif ev" dir.

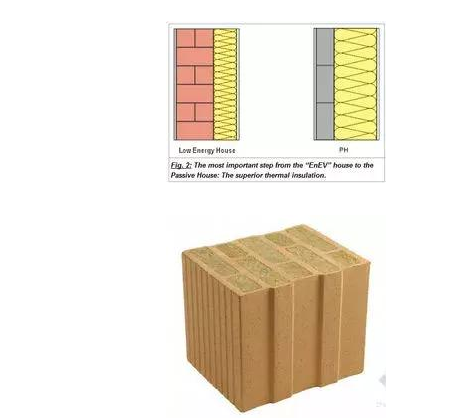

1. Dış koruma yapısının yalıtım tabakası özellikle kalındır, sarı kısım yalıtım tabakasıdır, sol taraf genel evin yalıtım tabakasının kalınlığıdır, ve sağ taraf pasif evin yalıtım tabakasının kalınlığıdır.

Yalıtım malzemesi ile dolu iç boşluklu kil tuğla örneği

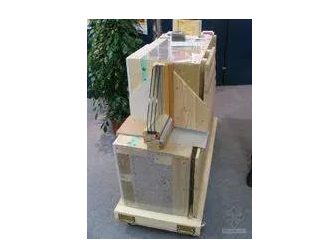

Pasif ev duvar ve pencere yapısı stereoskopik kesme şeması

2, süper enerji tasarrufu sağlayan pencere "pasif ev" sadece ısı kaybını azaltmak için değil, aynı zamanda yalıtım ve rahatlığı artırmak için de gereklidir. Soğuk, soğuk havalarda bile, iç yan cam 17 ° c'yi geçebilir.

Pasif ev pencerelerinin göstergeleri:

A, Uw değeri ≤ 0.8W/(m²K)

B, Ug-1.6W /(m²K) · g < 0, g değeri genellikle 0.5 civarındadır.

Bu durum karşılanırsa, kışın pasif pencereler tarafından elde edilen güneş termal enerjisinin, iletim nedeniyle kaybedilen enerjiden daha büyük olduğunu gösterir.

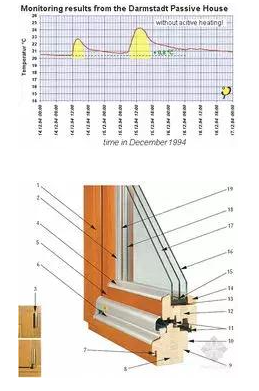

Üç katmanlı cam yalıtım penceresinin üç boyutlu kesme şeması

3. Kapalı ve açık sıcaklık farklılıklarının etkisi altında nispeten yoğun ısı akışı ve düşük iç yüzey sıcaklığı ile termal köprü formu alanları olmadan bina zarfının bazı parçaları. Bu parçalar daha fazla ısı transferi ile köprüler haline gelir, bu yüzden termal köprüler denir ve bazen soğuk köprüler olarak adlandırılabilir.

Sözde termal köprü etkisi, yani ısı iletiminin fiziksel etkisi, çünkü zemin ve köşede beton halka kirişleri ve yapısal sütunlar vardır. Ve beton malzemeler duvar malzemelerinden daha iyi ısı iletkenliğine sahiptir (beton malzemelerin ısı iletkenliği sıradan tuğlaların 2 ila 4 katıdır), Ve zayıf kapalı havalandırma nedeniyle, iç ve dış ortam arasındaki sıcaklık farkı sonbahar ve erken kış aylarında büyüktür ve soğuk ve sıcak hava koşullarıEntly iletişim kurun. Duvar yalıtım tabakasının ısı iletkenliği tekdüze değildir, bu da termal köprü etkisiyle sonuçlanır, bu da evin iç duvarına çiy, kalıp ve hatta damlama ile sonuçlanır.

Pasif evin termal köprü serbest bina yapısı, yukarıdaki fenomenin oluşmasını önleyebilir.

4, pozitif ve negatif basınç tespiti iyi sızdırmazlık, gaz kaybı için sıkı gereksinimleri vardır. Çünkü mühür iyi değilse, sıcak ve soğuk gaz konveksiyonu meydana gelecektir, bu da ısı kaybına neden olur.

5, havalandırma sistemi aktif havalandırma (mevcut hava/hava ısı değişimi) yüksek kaliteli hava sağlar, pompalanan temiz havayı ısıtmak için egzoz gazının en az 75% 'sini kullanırken, şu anda egzoz gazı ve temiz hava karıştırılmamıştır. Pasif ev çok iyi mühürlendiğinden, hava değişimi optimize edilebilir ve kesinlikle 0.4/saatte kontrol edilir (saatte hava değişim oranı).

Yeşil boru hattından açık taze soğuk hava, önce iç mekan enerji geri kazanım havalandırma sisteminin çekirdek kontrol bileşenlerine girer. Sarı boru hattından belirli bir miktarda ısı içeren kapalı egzoz gazı, iç mekan enerji geri kazanım havalandırma sisteminin çekirdek kontrol bileşenlerine de toplanır. Enerji geri kazanımı havalandırma sistemi, egzoz gazındaki ısıyı en çok yakalar ve odaya giren temiz havayı ısıtır. Önceden ısıtılmış temiz hava, her odaya mavi boru hatlarıyla gönderilir. Isı geri kazanımından sonra, egzoz gazı boru hattından dışarıya boşaltılır.

Kapalı enerji kurtarma havalandırma sistemi, güneş sıcak su sistemi + kazan sıcak su sistemi + yerden ısıtma sistemi + radyatör ısıtma + yurtiçi sıcak su-sıcak su değişimi depolama karışık sistemi, şematik diyagramı

Gelecekte, inşaat sektörü kesinlikle çevre koruma, enerji tasarrufu ve yüksek kalite yönünde gelişecektir. Bir tür yüksek enerji verimliliği, yüksek konfor ve yüksek kaliteli bina formu olarak, pasif ev kesinlikle gelecekte bir yer işgal edecek.
